北京阿尔泰科技发展有限公司

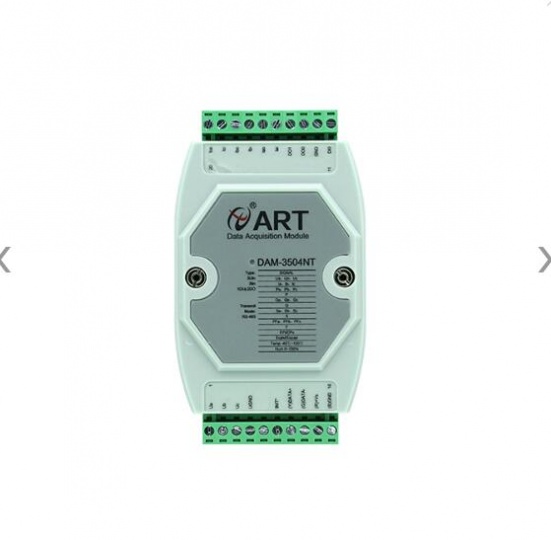

品牌：阿尔泰科技型号：DAM-3504N（T） DAM-3504N(T)为三相多功能交流电量采集模块，可内置互感器，也可外置互感器，带有1路数字量输入、2路数字量输出，RS485通讯接口，带有标准ModbusRTU协议。配备良好的人机交互界面，使用方便，性能稳定。模拟量输入输入通道3路电流通道、3路电压通道输入类型电压输入，电流输入电压量程（有效值）默认400V（可定制，最大500V）电流量程（有效值）内置互感器：默认5A（可定制1A）外置互感器：默认5A（可定制1A、5A、10A、20A、30A、50A、60A、80A、100A、120A、150A、200A）输出参数相电压、相电流、线电压、有功功率、无功功率、视在功率、功率因数、总电度、正向有功电度、正向无功电度、输入频率、 三相总有功功率、三相总无功功率、三相总视在功率、三相总功率因数、三相总正相有功电度、三相总正相无功电度、三相总功率因数、湿度（仅T模块支持）、温度（仅T模块支持）注：含T尾缀模块具有测量环境温度、环境湿度的功能，见1.5不同尾缀对比说明采集信号采集信号为电网标准交流信号，频率不超过65Hz采样速率10sps分辨率16位采集精度±0.2%电流互感器电流互感器，见1.6互感器说明能量带能量存储功能二次互感带二次互感功能隔离电压2500VRMS(浪涌保护电压)数字量输入输入通道1路TTL输入输入通道电压逻辑电平0：0~+1V（最大）逻辑电平1：+3V～+5V数字量输出通道数量2路单端数字量输出数字量输出集电极开路输出最大负载电压30V，每通道最大负载电流100mA其他通讯接口RS485波特率1200~115200bps数据传输速率

阿尔泰科技 PCIe9759B 是一款多功能数据采集卡。该板卡提供 16 路可编程 I/O 和4 路差分（单端）模拟量输入通道。板卡采用 16 位 ADC 分辨率，最高采样频率 10MS/s。灵活的通道转换量程，同时用户可通过多卡级连的方式扩展通道数量。本板卡的主要应用场合为：无线通讯、雷达/声纳、超声、图形成像。性能描述：PCIe9759B系统框图主要由信号调理电路、ADC 模块、自校准模块、FPGA 控制模块、数字量输入输出模块、板对板连接器等模块组成。 信号调理模块可实现对差分信号的滤波，把差分信号转换为适合 AD 采集范围的信号。ADC 模块可实现对 4 路差分信号的同步采集。核心采用 16 位 ADC 转换芯片，可实现对4通道的同步转换，转换速率最高为 10MS/s。 数字量输入输出模块为可独立配置输入或输出方向的 16 路 DIO 模块。SDRAM 实现对采集数据的缓存。产品参数：AD模拟量输入ADC分辨率16位(Bit)输入通道4通道同步，单端或差分输入量程±5V、±2.5V、±1.25V、±625mV采样率每通道10MS/s同步采样存储器深度128M字（点）SDRAM存储器校准方式软件自动校准耦合方式直流耦合触发源软件触发、模拟触发、数字触发、同步触发（TRIG触发）输入阻抗10MΩ时钟源内时钟、外时钟、主卡同步10M（用于多卡同步）DIO数字量输入输出通道数16路电气标准TTL兼容配置方式程控I/O方向与状态输入范围0V～5V单通道驱动能力高达25mA @ 4.5V过压保护-5V~5V

品牌：阿尔泰科技型号：PCIe5650/5651/5652/5653产品概述：PCIe5650/1/2/3多功能采集卡；500/250Ksps， 12位，32/16路异步模拟量输入；100Ksps，12位，4/2/0路同步电压模拟量输出；8路DIO ；8路PFI；1路32位多功能计数器.主要应用场合：电子产品质量检测、信号采集、过程控制、伺服控制。产品参数：AI模拟量输入ADC分辨率12位（Bit）输入通道单端32路/差分16路异步采集（PCIe-5650/5652）；单端16路/差分8路异步采集（PCIe-5651/5653）输入量程±10V、±5V、±2V、±1V采样率500KHz（PCIe-5650/5651）；250KHz（PCIe-5652/5653）通道扫描模式异步循环扫描采集模式按需单点采样、有限点采样、连续采样存储器深度16K点FIFO触发源软件强制触发、模拟触发、数字触发AO模拟量输出分辨率12位（Bit）输出通道4路同步输出（PCIe-5650）；2路同步输出（PCIe-5651）；0路同步输出（PCIe-5652/5653）转换速率最大100KHz采样速率量程±10V存储器深度16K点FIFO生成模式单点（按需）采样、有限点采样、连续采样CTR计数器通道数1路32位计数器功能CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量CO：脉冲输出CTR采样方式CI：按需单点采样、有限点采样、连续采样CI存储器深度：2K点FIFOCO：按需单点采样、有限点采样、连续采样DIO8路带缓存、程控I/O方向与状态DIO存储器深度：2K点FIFOPFI通道8路静态数字量输入输出、时序信号输入输出软件自动校准支持多卡同步 北京阿尔泰科技发展有限公司是一家专业从事测控产品研发、生产、销售和服务的公司。自主研发的产品包括多种总线数据采集板卡、分布式采集模块、无线通讯数传采集模块、运动控制卡、测控机箱及测控系统、控制器、无风扇工业电脑、工业平板电脑、工业主板等 。

品牌：阿尔泰科技产品简介： PCIe8506/8516是4通道16位40MS/s、80MS/s采样数字化仪，专为输入信号高达20M/40M的高频和高动态范围的信号而设计；与Labview无缝连接，提供图形化API函数。 PCIe8506/8516配备了16位高线性度的AD转换器，是无线通讯、雷达/声纳，超声、图形成像等高动态范围应用的理想选择。指标参数：AD模拟量输入ADC分辨率16Bit输入通道4路单端输入量程±5V、±1V 采样率40MHz（PCIe8506）/ 80MHz（PCIe8516）采样方式同步采样AD采集模式连续采样、有限点采样存储器深度板载2GB内存校准方式软件自动校准耦合方式直流耦合、交流耦合触发源软件触发、模拟触发、数字信号触发、同步信号触发[TRIG0..7]触发源输入范围ATR输入范围同AD量程DTR输入范围标准TTL电平输入阻抗1MΩ（50Ω可定制）模拟带宽20MHz（PCIe8506）/ 40MHz（PCIe8516）时钟源内部时钟、外部时钟

品牌：阿尔泰科技PCIe同步数据采集卡产品概述： PCIe8502/8512 是 4 通道 12 位 40MS/s、80MS/s 采样数字化仪，专为输入信号高达 20M/40M 的 高频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容 量高达 2GB 的板载内存。 PCIe8502/8512 配备了 12 位高线性度的 AD 转换器，是无线通讯、雷达/声纳、超声、图形成像 等高动态范围应用的理想选择。产品参数：AD模拟量输入ADC分辨率12Bit输入通道4路单端输入量程±5V、±1V 采样率40MHz（PCIe8502）\80MHz（PCIe8512）采样方式同步采样AD采集模式连续采样、有限点采样存储器深度板载2GB内存校准方式软件自动校准耦合方式直流耦合、交流耦合触发源软件触发、模拟触发、数字信号触发、同步信号触发[TRIG0..7]触发源输入范围ATR输入范围同AD量程DTR输入范围标准TTL电平输入阻抗1MΩ（50Ω可定制）模拟带宽20/40MHz模拟带宽时钟源内部时钟、外部时钟

品牌：阿尔泰科技产品概述： DAM-3503N(T)为三相四线制全参数交流电量采集模块 ，RS485通讯接口，带有标准ModbusRTU协议。配备良好的人机交互界面，使用方便，性能稳定。产品参数：模拟量输入输入通道3路电流通道、3路电压通道输入类型电压输入，电流输入电压量程（有效值）默认400V（可定制，最大450V）电流量程（有效值）板载互感器：默认5A（可定制10A）温湿度测量板载温湿度传感器（仅T模块支持）输出参数相电压、相电流、线电压、有功功率、无功功率、视在功率、功率因数、总电度、 正向有功电度、正向无功电度、输入频率、 三相总有功功率、三相总无功功率、三相总视在功率、三相总功率因数、三相总正相有功电度、三相总正相无功电度、三相总功率因数、湿度（仅 T 模块支持）、温度（仅 T 模块支持）注：含T尾缀模块具有测量环境温度、环境湿度的功能，见1.5不同尾缀对比说明采集信号采集信号为电网标准交流信号，频率不超过65Hz采集精度±0.2%能量带能量存储功能二次互感带二次互感功能隔离电压2500VRMS(浪涌保护电压)其他通讯接口RS485波特率1200~115200bps数据传输速率
